電動手術臺

電動手術臺產品說明:

電動手術臺說明書

【產品名稱】電動手術臺

【型號規格】ZS-31-A

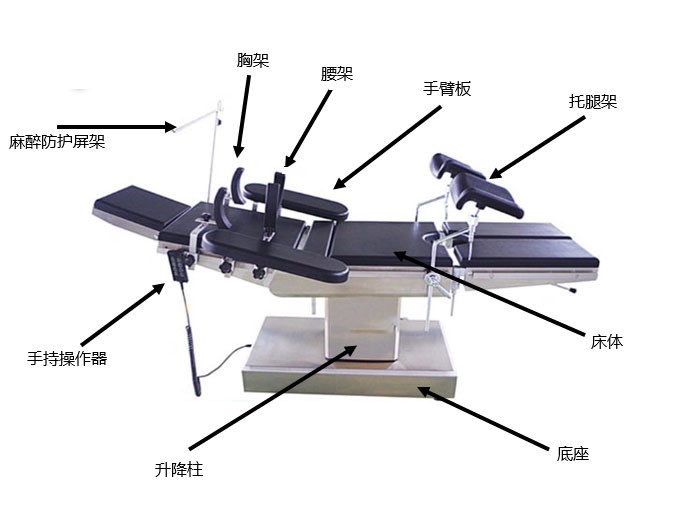

【產品組成】

由臺面(頭板、背板、腰板、譬板、腿板)、升降柱、底座、電動傳動系統、手控器、腳踏剎車和附件(手臂板、麻醉屏架、腰架、胸架、托腿架)組成。

【適用范圍】

適用于手術中對患者身體支撐。ZS-31-A用于外科、婦產科、泌尿科、骨科、耳鼻喉科，ZS-31-B 用于耳鼻喉科， ZS-31-C 用于泌尿外科、耳鼻喉科。

【產品性能結構】

1、電源電壓AC220V, ?頻率50Hz, ?功率200VA, ?熔斷器F2AL250V。

2、手術臺臺面的前后傾，左右傾，升降，均由電動控制。背板，頭板和腿板均

為手動控制。

3手術臺的承重135kg, ?手術臺各功能調節靈活可靠，無抖動、卡滯現象，噪音

小。

4.進液防護分類 IPX4。

5按運行模式分類：短時加載連續運行。

6.?手術臺整機工作噪聲應不大于60dB(A)。

【使用說明】

1、臺面升降：本手術臺采用國內先進的電動推桿及升降機構組合，通過手持操作器，控制上升和下降動作。

2、頭板：頭板上下折由手動控制，范圍在+20°～—80°內任意調節整齊并可拆卸。

3、 背板：背板上下折可由手動裝置完成。在調節的范圍內任意位置調節。若需上折背板，上折時若有臂架穩定在邊桿上，應先將臂架向外旋轉一定角度，前端與臀部邊桿脫離，避免相互碰撞。

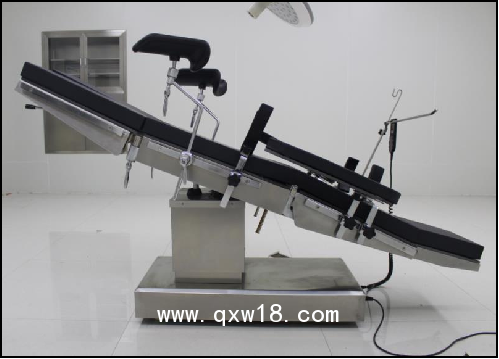

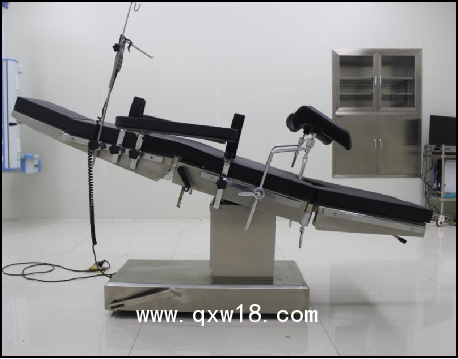

4、 臺面左右傾和前后傾：均由電動機構完成，可在調節的范圍任意位置調節。

5、 為防止床面在前后傾和左右傾的同時，支腿架與升降套相碰，應先將支腿架向上提升(不相碰為準),或完全將支腿架折下。

6、 腿板：腿板可由手動控制，可在調節范圍內任意調節，并可拆卸，由扳手和旋鈕調整好，謹防操作時滑落。

7、 整臺底座的穩定及移動：底座采用優質減震的定向和萬向輪組成，推動手術臺任意的移動，以腳踏板操作的方式，可堅固地固定床臺。

8、腰橋：其升降可由傘形齒連桿機構完成。在調節范圍內任意位置進行調節，若背板上折時，腰橋需降到最低位置。

【電磁兼容性信息】

1、 本章節為電磁兼容性的專門提示。電磁兼性(EMC,即 ElectromagneticCompatibility) ???是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁騷擾的能力。電動綜合手術臺應根據本章節的電磁兼容性信息進行安裝和使用。

2、便攜式和移動式射頻通信設備可能影響手術臺的使用，在正常使用電動綜合手術臺時，建議遠離便攜式和移動式射頻通信設備或使其處在關閉狀態。

3、 必須使用由本公司提供的連接網電源用的連接電纜。

4、 警示：除本公司提供的附件外，使用其它的家附件可能導致電動綜合手術臺發射的增加或抗擾度的降低。

5、 指南和制造商的聲明—電磁發射，見表1。

6、 電動手術臺不應該與其工作頻率相同或相近其它設備接近或疊放使用如果必須接近或疊放使用，則應觀察驗證在其使用的配置下能正常運行。

7、指南和制造商的聲明——電磁抗擾度，見表2、表3;推薦隔離距離，見表4。

8、 為了保證電動手術臺能夠正常使用且保證其發射不被增加和抗擾度不被降低，請選用本公司提供的連接電纜及相關附件。

9、對規定外的附件、換能器或電纜與電動手術臺一起使用，可能導致設備或系統發射的增加或抗擾度的降低。

10、電動手術臺的基本性能：電動手術臺的整體升降、前后傾、左右傾各動作運行正常。

11、 電動手術臺所用電源線長度為300cm, 非屏蔽線.電動手術臺所用手控器連接線總長度為270cm, 非屏蔽線。

【隨機附件】

1、 滑塊：本手術臺采用單槽滑塊，用于固定各種附件。

2、 單層擱臂架：先將擱臂架固定在手術臺的導上，通過調整臂架下端的旋鈕，來達到所需的位置，縛手帶通過搭扣，患者進行打開和扣上動作。

3、 托腿架：先將單槽滑塊套入導軌上，再將支腿架插桿插入滑塊的圓孔內，旋緊滑塊手柄即可固定。

4、 麻醉屏架：先將單槽滑塊套入導軌上，再將麻醉屏架兩長插桿插入滑塊的兩空內，并旋緊手柄即可固定，屏架上部兩小旋鈕，可調整屏架寬度。

【安裝及調試】

1)整體安裝方法：

1.裝入箱內的手術床，是處于“止動”狀態，不能將手術床推動前進，需移動，必須將踏板抬起。

2.凡固定在手術床邊軌上附件，使用時必須將其牢固固定于邊軌上，固定頭板與腿板的固定旋鈕應擰緊。

2)部件的安裝拆卸方法：

1.滑塊：本手術床采用單槽滑塊，用于固定各種附件。滑塊安裝在手術床臺面的邊軌上，滑塊凹槽對準邊軌，直接滑入，用緊固把手定位在邊軌任何位置。

2.手臂板：先將手臂板固定在手術床的導軌上，通過調整手臂板下端的旋鈕，來達到所需的位置，縛手帶通過搭扣，患者進行打開和扣上動作。

3.托腿架：先將單槽滑塊套入導軌上，再將支腿架插桿插入滑塊的圓孔內，旋緊滑塊手柄即可固定。

4.麻醉屏架：先將單槽滑塊套入導軌上，再將麻醉屏架兩長插桿插入滑塊的兩內，并旋緊手柄即可固定，麻醉屏架上部兩小旋鈕，可調整屏架寬度。

5.胸架，腰架：先將單槽滑塊套入導軌上，再將胸架腰架的固定桿插入滑塊的兩空內，旋緊手柄即可固定，旋轉胸架腰架上的把手，可調整胸架腰架的角度。

注：除本公司提供的附件外，使用其它的廠家附件可能會降低本產品的安全性，請務必選用本公司提供的相關附件

3)調試方法

設備在出廠時已經安裝調試完畢，通電后即可運行，不需要用戶進行調試，如遇到設備運行故障，請聯系我公司或我公司授權單位進行處理，用戶不可自行處理。長期停用后，如需使用，應檢查以下內容：

1、外觀檢查主體、附件是否有明顯破損、變形、焊接點開焊的情況。

2、手術床開關及控制按鍵是否靈活可靠。

3、各功能動作調整變換是否平穩，是否有抖動現象。

4、電源線的保護層等是否存在異常。

5、頭板、擱臂板、腿板和所有附件裝卸應方便、鎖止應可靠。

6、內部電源應為滿電狀態.

【維護保養方法】

1、手術臺保養與處理一般故障時，首先將電源切斷，將手術臺立柱護罩螺釘取

下打開護罩，再將底座的固定螺釘取下，并卸下制動踏板與制動銷，就可將底座護罩提起進行維護與修理。更換保險時，請將電源插座與手控線盒蓋打開，取出2支熔斷器殼，將其左旋取出保險管更換新保險，即可(保險管2A, ?直徑5mm,長200mm)。如發生大的故障時請與本公司聯系。

2、保養：設備必須每年保養一次，各轉動部件必須有加足潤滑油，臺面上的滑

動部件及滑軌必須涂凡士林。聯接螺絲應擰緊，不能松動。

3、電池的保養：應定期對電池進行充電，并一個月檢查一次，使用三年后應更換電池。

4、長時間不使用時，請充足電后放置到陰涼場所保管，并且每個月充電一次。自然放電過渡，會縮短電池的使用壽命。

【清洗、消毒、預防性檢查和保養】

1、清洗：設備每次使用后(包括與患者接觸部件)都應用酒精擦洗。

2、消毒：用無塵布蘸取75%的酒精溶液擦拭臺面、手持操作器、外殼表面2遍，作用3分鐘。

3、預防性檢查：預防性檢查必須每月進行一次，主要檢查電源插頭及手持操作器插頭是否松動，緊固件是否有松動，特別是前后傾升降桿與臺面連接的螺栓是否松動。

【運輸和儲存條件、方法】

1、運輸中必須輕搬輕放，不準倒置。

2、運輸和貯存時允許的環境條件：

溫度： -40°C～55°C

濕度：暫未使用時，應貯存與相對濕度10%～90%,無腐蝕性氣體，通風良好的室內。大氣壓力：70hpa~1060hp3。

【電路圖及重要元器件清單】

可將按用戶要求提供電路圖、元器件清單、圖注、校正細則，或其它有助于使用

者的合格技術人員修理由制造商指定可修理的設備部件所必需的資料。

【防靜電措施】

1)保證環境濕度。

2)鋪設防靜電地板或地毯。

3)使用離子風槍、離子頭、離子棒等設施，使在一定范圍內防止靜電產生。

4)操作人員應在手腕上帶防靜電手帶，這種手帶應有良好的接地性能，這種措施

最為有效。
