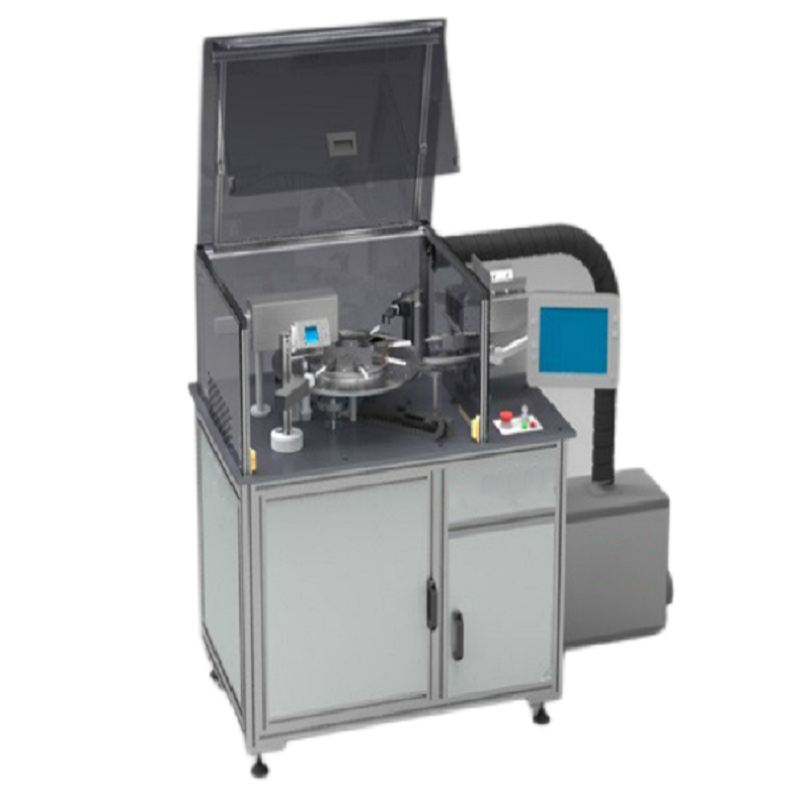

煙支受力作用時燃燒錐分離性能測試儀

煙支受力作用時燃燒錐分離性能測試儀產品說明:

該測試儀模擬吸煙者手指彈煙灰的動作，模擬手指對彈性固定的煙支施加彈力，彈力大小可調、可測量，彈煙灰位置可控；模擬人肺部吸煙過程，進行抽吸流量測試及動態吸阻測試；在煙支燃燒過程中對燃燒線進行跟蹤，迅速、準確的對煙支落頭進行測試。整機采用轉盤式結構，具有自動拾取被測物、自動工位切換，自動煙支傳送及夾持、自動煙支點燃、自動煙支扶正、自動煙蒂拔除、煙蒂和煙灰自動收集等功能；實現了多工位同時操作、各操作節點力度參數根據習慣自由設置、跟蹤分析整個過程參數變化等過程的自動測試。

主要功能和技術指標

1） 主要功能

煙支燃燒錐落頭圖像捕捉、存儲、顯示功能

?煙支燃燒錐落頭率統計功能

彈煙灰力度設置功能

?彈煙灰位置設置功能

?彈煙灰瞬態彈力曲線顯示功能

?煙支自動扶正功能

?抽吸容量設置功能

?抽吸時間設置功能

?抽吸頻率設置功能

?抽吸流量圖顯示功能

靜態吸阻測試功能

動態吸阻測試功能

動態吸阻曲線顯示功能

自動工位切換功能

自動煙支傳送及夾持功能

自動煙支點燃功能

煙支點燃位置補償功能

自動煙蒂拔除功能

自動煙蒂、煙灰收集功能

燃燒線跟蹤功能

?煙支燃燒速率統計功能

機器視覺LED光源自動補償功能

煙氣收集功能

煙氣固體微粒過濾功能

數據輸出格式：Excel

輸出方式：打印、外加載體存儲

數據接口：Ethernet，USB

2） 主要指標

l 適用煙支長度：65mm—120mm

l 適用煙支直徑：5mm--9mm(需更換適配零部件)

l 料斗容量（7.8mm直徑的煙支）：≥100支

l 彈煙灰作用力范圍：0N-2N

l 彈煙灰作用力精度：±10％FS

l 模擬手指最大運動速度：≥2m/s

l 彈煙灰位置控制精度：≤1mm

l 燃燒錐落頭位置檢測精度：≤2mm（平均）

l 抽吸最大容量：≥35mL

l 抽吸最大氣流量：≥30mL/s

?煙支(動態)吸阻測量誤差：≤3%

?煙支點燃功率：≥50W

煙支點燃位置補償檢測精度：≤1mm

煙支點燃位置控制精度：≤1mm

最高測試速率：20支/小時

技術特點：

l 彈煙灰力度大小可調、可測量

l 彈煙灰位置可動態調

l 動態吸阻測試

l 燃燒錐動態跟蹤

l 煙支燃燒錐落頭圖像捕捉、存儲、顯示等

l 全自動化測試
