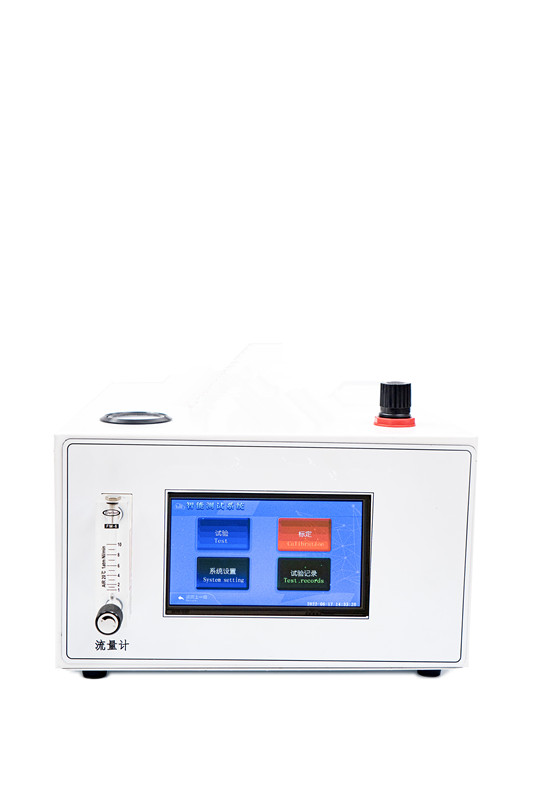

鼻氧管呼吸管路物理性能測試儀

鼻氧管呼吸管路物理性能測試儀產品說明:

鼻氧管呼吸管路物理性能測試儀適用于測試鼻氧管和吸氧管以及麻醉機和呼吸機用呼吸管路氣流阻力、抗扁癟性、泄露試驗、通暢性等多項性能的測試設備，該機也稱為鼻氧管泄漏試驗機、鼻氧管綜合性能測試儀、鼻氧管氣流阻力檢測儀、、鼻氧管耐壓強度測試儀和鼻氧管通暢性檢測儀、呼吸管路氣流阻力測試儀、呼吸管路泄露試驗儀和導管管路彎曲氣流阻力測定儀等。

一、鼻氧管物理性能測試儀滿足標準：

鼻氧管不同的測試項目對應的標準的測試要求：

滿足?YY/T 1543-2017

1.氣流阻力—按標準8.1試驗要求進行鼻氧管氣流阻力的測試。

2.抗扁癟性—按標準8.2附錄B試驗要求進行鼻氧管抗扁癟性的測試。

3.泄露試驗—按標準8.4試驗要求進行鼻氧管的泄露測試。

4.耐壓強度—按標準8.5試驗要求進行鼻氧管的通氣性測試。

5.通暢性—按標準試驗要求進行鼻氧管的通暢性測試。

滿足標準：

滿足YY/T 0461-2003《麻醉機和呼吸機用呼吸管路》附錄A氣流阻力的測量、附錄D泄露試驗、附錄E彎曲氣流阻力增加的試驗，也稱為呼吸管路氣流阻力測試儀、呼吸管路泄露試驗儀和導管管路彎曲氣流阻力測定儀等。

二、測試原理

1.鼻氧管氣流阻力檢測：調節好試驗壓力及額定流量后記錄鼻氧管插接前后壓力值變化（△P=P2-P1）即為氣流阻力。

2.鼻氧管抗扁癟性測試：在完成氣流阻力試驗基礎上，將鼻氧管末端彎曲成U形，穩定后記錄流量的變化（△Q=Q1-Q2）。

3.鼻氧管通暢性試驗：能在正常氧氣壓力下保證不少于15L/分的氧流量通過。

三、鼻氧管呼吸管路物理性能測試儀主要功能特點：

1、該儀器完全滿足一次性滿足鼻氧管產品注冊技術審查指導原則的檢測要求；

2、該儀器操作簡單，連接方便。

3、靈活的參數設置：儀器在滿足標準流量外，用戶也可以根據自身需要靈活設置氣體流速，也可以自主的設置測試時間和設定合格判定標準。

4、正壓源及空氣過率系統；

5、觸屏控制，菜單式操作

6、標配微型打印機

四、鼻氧管呼吸管路物理性能測試儀主要技術參數：

測試范圍:0～600 KPa；0～87psi(標配)

充氣頭規格:內徑Φ5.5～8.5 mm（標配）其他可定制

氣源壓力:0.25 Map ～0.7 Map（氣源用戶自備）

氣源接口:Φ8 mm聚氨酯管

主控箱尺寸:380mm(L)×450mm(W)×210mm(H)

試驗箱尺寸:560mm(L)×210mm(W)×170mm(H)

電源:AC 220V 50Hz

重量:共20?kg

?

?
