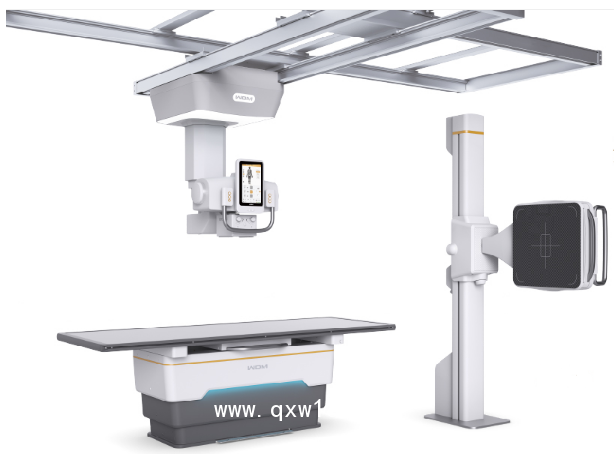

數字化X射線攝影系統

數字化X射線攝影系統產品說明:

數字化X射線攝影系統說明書

【規格型號】：ZS-23-A

【有效期】：10年

【產品結構】

產品主要由X射線發生裝置、X射線成像裝置和附屬設備三部分組成：X射線發生裝置包括醫用X射線高頻高壓發生器組件（PSG-HR50E）、醫用旋轉陽極X射線管組件（LQ-16）、限束器（INNOVA C20）；X射線成像裝置包括X射線成像系統（CareView 1800CW）、防散射濾線柵（JPI Grid-1000）、電離室（SSMC 610）、圖像采集工作站（發布版本V1.0）；附屬設備包括：攝影機架（ZS-M30，包含：電動懸吊架、胸片架、運動控制系統軟件V1.0）、移動平床（ZS-M31）。

【產品工作原理】

數字化X射線攝影系統（ZS-23-A）主要通過高頻醫用X射線高頻高壓發生器組件使X射線管產生X射線，利用從X射線管發射出的X射線穿過患者身體不同組織和器官時對射線衰減不同的原理，將穿過患者且攜帶足夠信息的X射線投射到成像介質上所形成的影像，轉化為可見的平面灰度影像的通用X射線設備。用于對患者的常規攝影，獲得單幅影像供臨床診斷用。

【產品特性】

n?依據人體工程學設計，用戶界面友好方便、操作簡易；

n?恒壓高頻運行；

n?可實現人體四肢、頭顱、胸部、脊椎等全身各部位攝影檢查；

n?人體解剖部位攝影程序（APR）；

n?通過選擇kV、mA和曝光時間進行三點控制；通過選擇kV和mAs進行兩點控制，選擇kV進行單點控制；

n?故障自我保護、自我診斷。

【產品適用范圍】

用于對患者的常規攝影，獲得單幅影像供臨床診斷用。

【工作條件】

a)?溫度要求：5℃~40℃；

b)?相對濕度：30%~75%；

c)?大氣壓力：700hPa~1060hPa；

d)?電源：AC380V±10%；50Hz±1Hz；

額定輸入功率：100kVA

【禁忌癥】

兒科人群和孕婦應盡量避免使用本系統進行檢查，對有正當理由需要檢查的孕婦應盡可能保護胚胎或胎兒，嚴禁妊娠三個月以內的孕婦使用該設備進行檢查。
