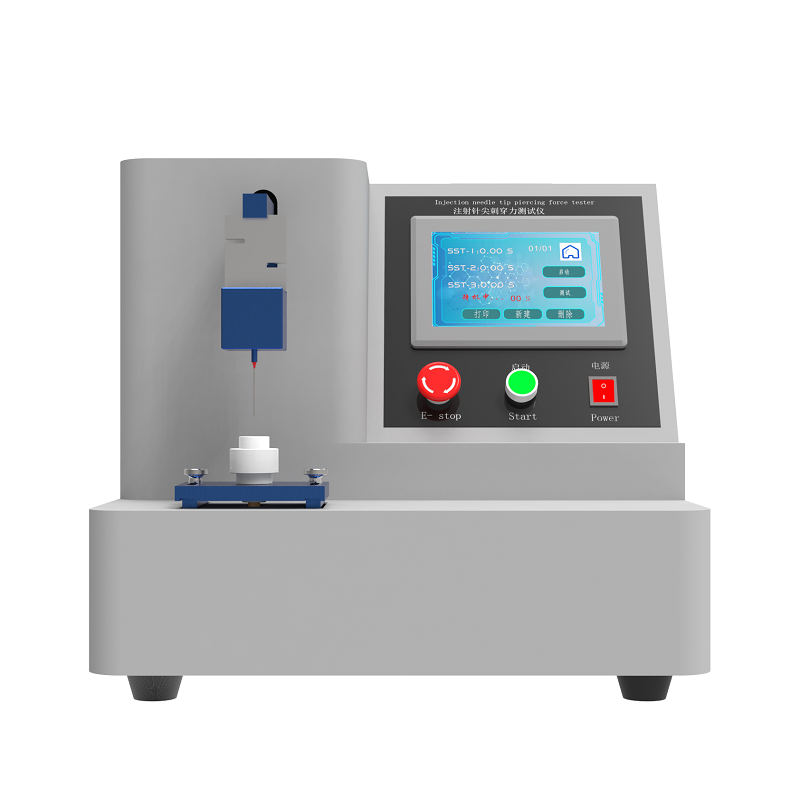

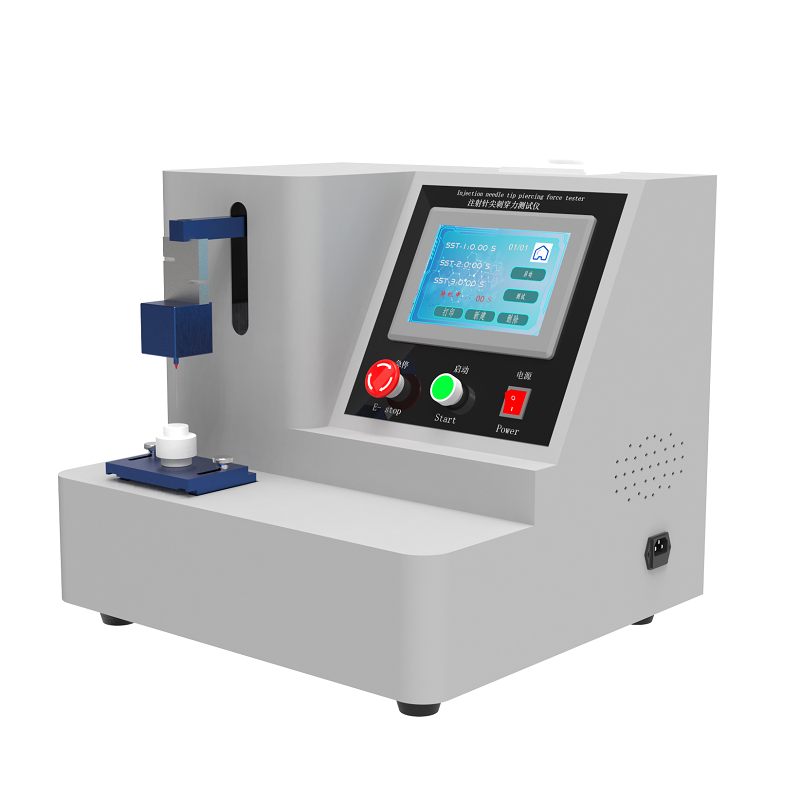

注射針針尖刺穿力測試儀

注射針針尖刺穿力測試儀產品說明:

產品簡介：

采用7彩色觸摸屏，中英文菜單顯示。公稱規格、管壁、測試、試驗次數、加壓、上行、下行、時間、標定。機載打印測試數據，實時顯示刺穿力和峰值力數據，可顯示zui大刺穿力及F0~F4五種峰值力。

?

技術參數：

管壁：正常壁、薄壁、超薄壁三種任選；

公稱規格： 0.2~1.6mm；

測試范圍： 0~5N；

測試速度：50~250mm/min；

操作界面：簡體中文/英文；7寸彩色觸摸屏

壓力傳感器范圍：0-5N

模擬皮膚材料：聚氨酯膜材料，符合GB15811—2001標準；

厚度：0.35mm±0.05mm；

硬度：邵氏A85±10；

暴露面積：（加固后）等于?10mm

打印方式：每次可打印測試數據及平均刺穿力和偏差值

凈重：11kg ? 外形尺寸：400×290×240（mm）

?

?

注射針的針尖應鋒利，其最大值應符合表4的規定。

表4?刺穿力

?

?

原理

用一刺穿力試驗裝置使用注射針以規定的速度，垂直通過模擬皮膚時所測得的最大峰值力來評估注射針的刺穿力。

?

?

刺穿力測試程序

將被檢針和模擬皮膚在22℃±2℃下放置至少24h，并在相同溫度下進行測試；

將適當尺寸的模擬皮膚夾在夾具上，不得有任何明顯的拉伸或壓縮力施加在模擬皮膚上。

將被檢針裝在設備上，其軸線垂直于模擬皮膚的表面，針尖指向圓形穿刺區域的中心。

將移動速度設定為100mm/min.

開動測試裝置。

在膜上穿刺過程中，同時測得最大鋒利值或記錄力/位移圖。

?

符合性評價

將所得的力/位移圖中的最大峰值與要求規定值比較，當最大峰值小于等于規定值時，則判定為被檢針的刺穿力符合要求。

?
