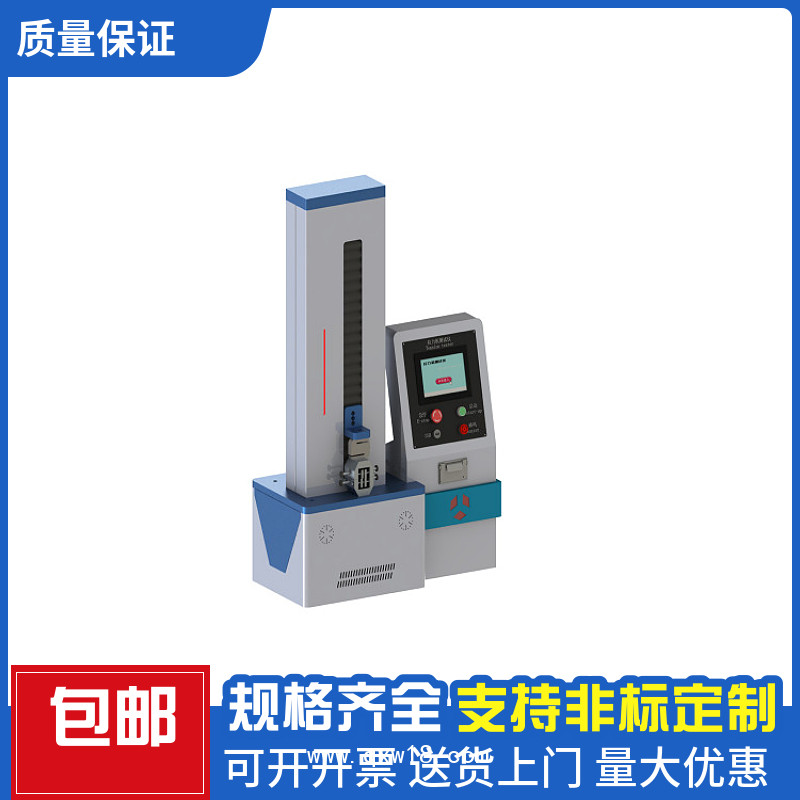

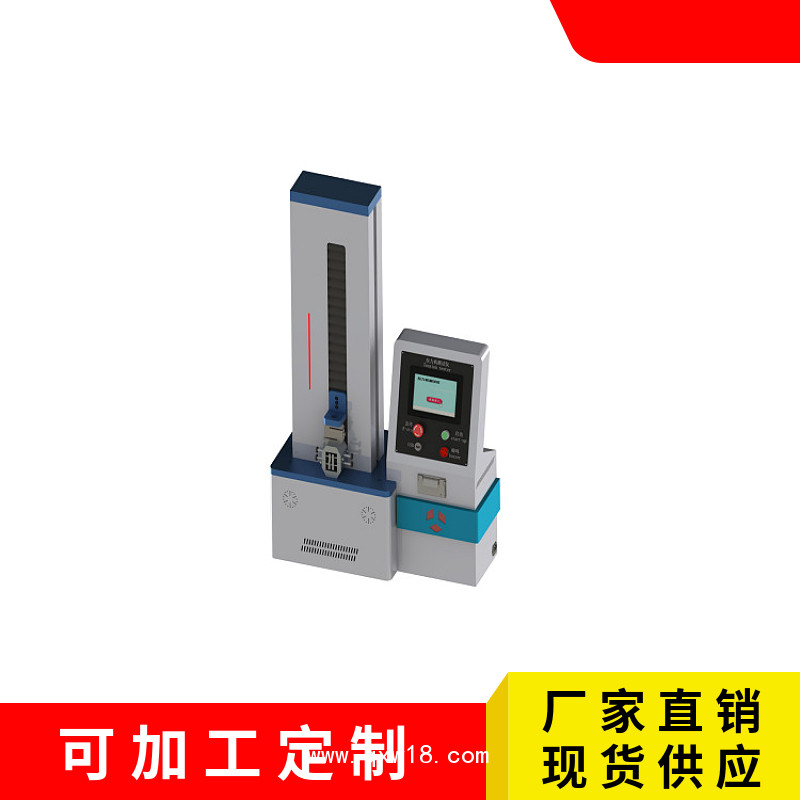

導絲峰值拉力測試儀

導絲峰值拉力測試儀產品說明:

一，生產廠家：

采用7寸威綸通液晶觸控顯示屏，中英文菜單顯示。公稱規格、設定載荷、打印設定、測試、上行、下行、時間、標定。由鍵盤與觸摸控制液晶顯示屏上的菜單，機載打印測試結果。

?

二，標準：符合YY0450.1-2020標準中相關條款設計制造。

?

三，技術指標

公稱規格：根據客戶要求?

拉力范圍：1-50N，精度：±1%；

拉力速率：0-50MM/MIN之間

設定時間:??1s～60min,?客戶任意設置，精度：0.2S

拉力起始距離：150MM以上（可調）

儀器終身免費依標準：規定升級服務。

設備免費保修期為1年。

?

測定導絲峰值拉力的方法

H.1 原理

應對導絲上會導致失效的關鍵連接處的峰值拉力進行評價。任何體外的連接都無須進行所列的拉伸試驗。對每個試驗段施加拉力直至發生失效。

H.2儀器

H21拉伸試驗裝置能施加10N的力。

H22楔形開口夾具如圖H1所示結構,或其他結構。 H.23橡膠貼面氣動夾具,?或其他夾具。

H.3程序

H31從供試器械上選取一個試驗段。關鍵連接處包含在試驗段內。

H32將形開口夾具(H22)連接到拉伸試驗裝置(H21)的移動夾頭上將氣動夾具連接到拉伸試驗裝置的固定夾頭上。

H33把導絲的一端固定在楔形開口夾具上確保夾具只對末端加力,在導絲近中點位置將其夾緊在氣動夾具中,確保夾緊點離模形開口夾具至少150mm。 H34以10mm/min的速度施加拉伸力,直到發生失效。

H.4 試驗報告

試驗報告應包括下列信息:

a) 導絲的識別;

b)峰值拉力,?以牛頓表示;

c)失置
