單導聯心電模塊定制

單導聯心電模塊定制產品說明:

基于國家對于慢病(心腦血管疾病、內分泌疾病)的政策及市場的推動，家用心電預警儀快速的鋪向了市場，大大的降低了這些慢病的突發預警情況，而對于心電預警儀最大的需求莫過于心電模塊的研發及應用，北京卓冉科技有限公司基于心電模塊的性能及使用為國內市場打開了“單導聯心電模塊OEM定制”業務，其主要說明如下：

一、產品說明及使用

高性能、超低功耗的便攜式單導聯心電模塊集成了數據采集、數據處理、數據傳輸，另外，模塊具有豐富外設接口,支持客戶二次開發， 使用方便、性能穩定、尺寸小巧，可滿足便攜式醫療、運動及健身設備的需求。

M900 模塊用于監測單導心電信號，在監測儀中通過發送指令啟動心電監測。

二、主要特點

體積小，安裝簡單，高的穩定性和精確性。工作電壓 3.3 V，低電壓。

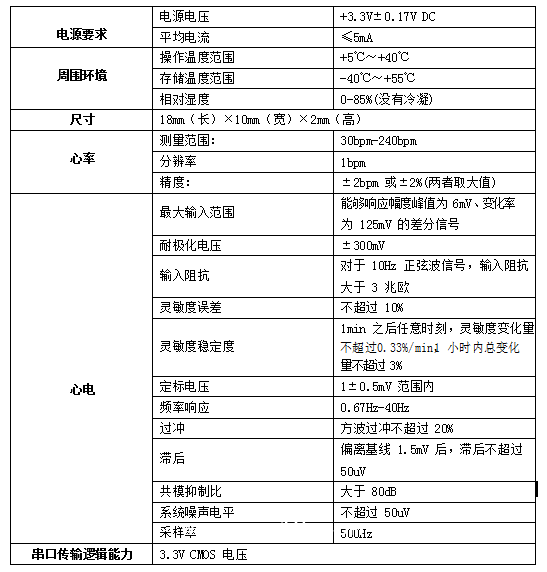

三、產品性能指標

?

? 電源要求	電源電壓	+3.3V±0.17V DC
	平均電流	≤5mA
? 周圍環境	操作溫度范圍	+5℃～+40℃
	存儲溫度范圍	-40℃～+55℃
	相對濕度	0-85%(沒有冷凝)
尺寸	18mm（長）×10mm（寬）×2mm（高）
? 心率	測量范圍：	30bpm-240bpm
	分辨率	1bpm
	精度：	±2bpm 或±2%(兩者取大值)
? ? ? ? ? ? ? ? ? ? 心電	最大輸入范圍	能夠響應幅度峰值為 6mV、變化率 為 125mV 的差分信號
	耐極化電壓	±300mV
	輸入阻抗	對于 10Hz 正弦波信號，輸入阻抗 大于 3 兆歐
	靈敏度誤差	不超過 10%
	? 靈敏度穩定度	1min 之后任意時刻，靈敏度變化量 不超過?0.33%/min，1?小時內總變化量不超過 3%
	定標電壓	1±0.5mV 范圍內
	頻率響應	0.67Hz-40Hz
	過沖	方波過沖不超過 20%
	滯后	偏離基線 1.5mV 后，滯后不超過 50uV
	共模抑制比	大于 80dB
	系統噪聲電平	不超過 50uV
	采樣率	500Hz
串口傳輸邏輯能力	3.3V CMOS 電壓

四、維修

從發貨之日起，如果產品出現任何材料或生產造成的問題，我們提供一年的的保修服務。

由于不遵守操作手冊引起的故障，或不適當?shù)木S護，錯誤使用以及不符和環境的干擾造成的

損壞都不在保修范圍之內。用戶自行負責。

重要：在保修期內維修時請?zhí)峁┌l(fā)票。

請把將要維修的模塊隨機的配件一起發到。

?

五、版權聲明

北京卓冉科技有限公司版權所有， 并保留對本手冊及本聲明的最終解釋權。

本手冊版權歸北京卓冉科技有限公司(以下簡稱卓冉)所有。未得到卓冉的書面許可，任何人不得以任何方式或形式對本手冊內的任何部分進行復制、摘錄、備份、修改、傳播、翻譯成其它語言、將其全部或部分用于商業用途。

本手冊依據現有信息制作，其內容如有更改恕不另行通知。卓冉在編寫該手冊的時已盡最大努力保證內容準確可靠，但卓冉不對本手冊中的遺漏、不準確、或錯誤導致的損失和損害承擔責任。所有內容解釋權歸本公司所有。

卓冉保證

正常使用情況下材料和加工不存在缺陷。在保修期間免材料和人工維修的費用。正常使用、維修和保養應按照使用手冊的指示和指導的進行適當操作，這一保證在以下情況發生時不再適用：

1、貨運損壞

2、配件或附件沒有得到卓冉的許可。

3、沒有遵照使用手冊的指示或指導而進行的濫用、誤操作、野蠻使用。

4、使用環境條件、溫度、濕度、不可抗拒力(如雷電等自然災害)等非本公司可控制因素造成的損壞。

5、未經卓冉授權的維修機構或個人擅自拆卸設備。
