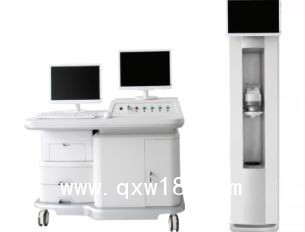

醫用紅外熱像儀

醫用紅外熱像儀產品說明:

醫用紅外熱像儀在人體健康狀況檢測中的四大獨特優勢：

1.安全無創，無輻射。熱成像健康醫學檢測過程中，無輻射、無介入、無接觸、無損傷，真正實現綠色無創檢查。

2.便捷。被檢查者直立做出3-4個姿勢，不用抽血，全身掃描只需15-25分鐘，體檢整個流程不到一個小時，熱成像就能完成整體健康狀況的檢測。

3.精確。熱成像對全身各個系統器官詳細檢測。如肝炎、脂肪肝、肝硬化等，并可對圖象進行實時動態的比較分析，能精確顯示各系統器官代謝功能異常而產生胡熱代謝值的變化。

4.創新。當腫瘤直徑在1厘米或以上，主流醫學影像設備才能夠檢測和定位;但如果腫瘤只有1毫米或更小，只有熱成像醫學功能檢查能夠觀察到細微的病變，并鑒別腫瘤的性質。

?

①利用CT 、MRI 等了解患者的組織結構變化情況,又通過紅外熱圖上了解其局部血循神經狀態等功能狀態變化 ,即結構影像和功能影像結合 ,才能使臨床論斷有較全面的影像學依據? 。

②急慢性炎癥的部位、范圍、程度

炎癥是一個極常見的病理現象 ,紅腫熱痛是炎癥的最常見表現。但在實際人體 , 當臨床分析有炎癥, 通過血常規血沉等檢驗確定有炎癥 ,但炎癥在何處,這往往是診斷上的一個非常關心的問題。利用紅外熱圖則可以較容易的解決這個問題:凡是急性炎癥的病灶處其溫度一定是高溫 ;慢性炎癥灶處 ,由于機化粘連, 局部血液循環下降 , 其溫度應就會下降;若慢性炎癥灶, 急性發作, 則可出現高低溫交錯的情況等 。此功能將給臨床帶來很好的方便。

③肢體血管供血狀態功能狀態監測

紅外熱圖檢測血管性病變, 特別是肢體血管的供血狀態 ,功能狀態有一定優勢。凡是動脈病變影響供血,其遠端一定是低溫 ;凡是靜脈病變, 其遠端由于瘀血 、充血,一定是偏高溫改變;當血管離斷時,血供支配區域一定出現相應低溫 ;當血管離斷恢復后,血運支配區域一定出現復溫現象 。較其它手段如超聲多普勒 ,皮溫計測量等紅外熱圖顯得既方便又直觀。

④腫瘤預警指示, 全程監視, 療效評估

目前早期發現的手段甚少。紅外熱像有較明顯的優勢。當正常的細胞開始惡變, 正常的細胞代謝變?yōu)楫惓＜毎x時細胞高速增殖, 為了滿足細胞生長需要 ,必然伴有血液循環的增加, 同時由于腫瘤毒性因子的作用,帶來局部的血管擴張 。上述變化的結果必須導致局部熱的升高 。但腫瘤的中晚期, 由于腫瘤中心液化壞死 ,僅僅出現低溫 。醫用紅外熱像儀, 靈敏度高, 當溫度變化超過0 .05 ℃時 ,就可以檢測和記錄到這種變化, 顯示出異常高溫的部位。

?

產品技術參數表

?

?

重量 1500克

尺寸 200mm x 110mm x 100mm

三腳架螺母尺寸 1/4"_20

?

視場角/最小焦距 24°×18°/ 0.5m

空間分辨率 1.09mrad

熱靈敏度? ≤0.05℃ @30°C

探測器類型 (UFPA)非制冷焦平面探測器

分辨率（像素） 384X288

工作波段 8-14 μm

焦距調焦方式 電動調焦（軟件控制）

?

測溫范圍 0℃ 到 +60℃（標配）

測溫精度 ±0.5℃

測溫模式 點測溫 (可移動點)：全屏幕多點同時測溫

自動捕捉點：可以自動全屏捕捉溫與溫

等溫分析：可將屏幕上任意溫度區域以醒目顏色顯示

區域測溫：可對圖像上的相關區域進行溫度分析，且區域可任意移動和改變大小，同時可有多個不同的區域進行分析

多邊形區域：可對圖像進行任意多邊形設定分析

趨勢分析：對圖像內任意點、線的溫度變化趨勢進行記錄分析

區域趨勢分析：對圖像內任意區域內的溫度變化趨勢進行記錄分析

直方圖：對分析結果以直方圖形式顯示

參數校正 輻射率校正，環境溫度校正，距離校正，濕度校正

?

紅外圖像文件格式 .DLR格式，帶14bit溫度數據，可方便轉換其它格式

紅外視頻 實現數字紅外熱圖像的錄像與回放處理

圖像儲存 軟件實現

視頻輸出 模擬：PAL/NTSC（制式需預設，RCA/BNC接口）；數字：USB

輸出接口 BNC或USB

USB 包含全部溫度數據的紅外視頻圖像實時輸出

控制系統

控制模式 電腦遠程控制

亮度對比度 自動

??

工作電壓 12V DC

功耗 3W

啟動時間 20S

?

工作環境溫度 -35℃ 至 +50℃

儲存環境溫度 -40℃ 至 +70℃

濕度 95％非冷凝

封裝 IP54標準

抗沖擊性 工作時：25G

抗震動性 工作時：2G

?

標配軟件 DLRIrReportUSB

?

?
