外固定架-踝架WY-T10300

外固定架-踝架WY-T10300產品說明:

??

????????????????????????????????????????????????????? 專利踝架

?????????五研產品組合式三維骨科牽引固定架，秉承Ilizarov技術理念。采用環形結構為主，具有專利保護，組裝簡便，穿針便捷，適合各種骨折、畸形矯正、肢體延長等手術。

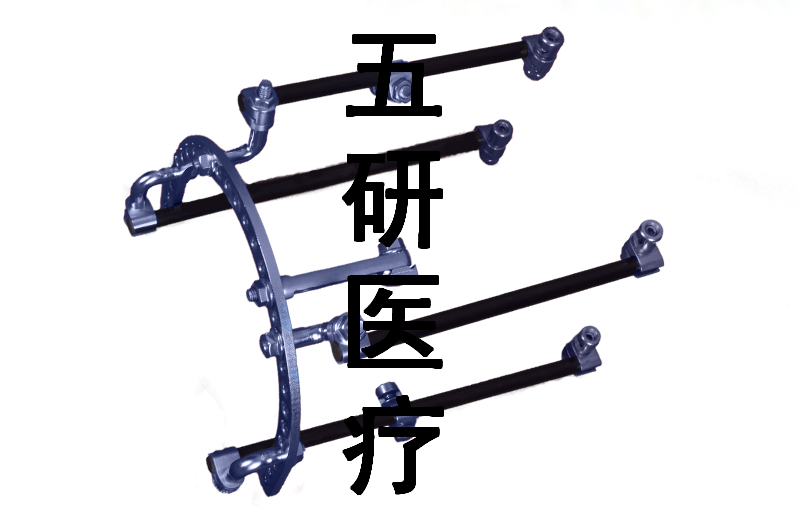

????踝關節多功能外固定器是應中國中醫科學院《正骨手法配合外固定器頂針固定治療三踝骨折規范化研究課題組》要求，與國內外外固定器械專家共同設計完成的。來源于三踝骨折外固定器的設計理念，采用不銹鋼、碳纖維制成。具有輕便、多維靈活穿針固定的優勢。由半環、增高柱和鎖針器構成。是五研公司產品，也是國內外第一個三踝骨折外固定器。適合于三踝骨折、雙踝骨折和pilon骨折等關節部位骨折的微創治療，手術不切開骨折部位或用很小的手術切口就能完成，骨折愈合快、不需要二次手術取出內固定。

?

??? 新型外固定架治療三踝骨折脫位的新方法

??? 復位過程包括：整體復位、局部復位、器械輔助復位三部分。

??? 穿針及固定方法包括：整體復位穿針固定、下脛腓分離的穿針固定、外踝骨折的穿針固定、后踝骨折的穿針固定、內踝骨折的穿針固定和穿針順序六部分。

?? ?1、一種組合式踝關節三維牽引固定架，其特征在于：主要包括馬蹄型環(1)和四根碳纖維連接桿(17,18,19,20)，所述馬蹄型環上沿弧線方向設有多個通孔，靠近馬蹄型環開口處左、右兩端的第一、二通孔(2,3)上分別連接第一、二碳纖維連接桿(17,18)的一端，第一、二碳纖維連接桿的另一端分別連接第一、二鎖針螺釘(21,22)，第一克氏針(29)依次穿過第一鎖針螺釘(21)、跟骨、第二鎖針螺釘(22)并鎖緊在第一、二鎖針螺釘上；靠近馬蹄型環中部的第三、四通孔(4,5)上分別連接第三、四碳纖維連接桿(19,20)的一端，第三、四碳纖維連接桿的另一端分別連接第三、四鎖針螺釘(23,24)，第三、四碳纖維連接桿分別位于馬蹄型環的左、右兩部分，第二克氏針(30)依次穿過第三鎖針螺釘(23)、跖骨、第四鎖針螺釘(24)并鎖緊在第三、四鎖針螺釘上；馬蹄型環左端至第三通孔(4)之間和馬蹄型環右端至第四通孔(5)之間的第五、六通孔(6,7)上分別設有第七、八鎖針螺釘(27,28)，第三克氏針(31)依次穿過第七鎖針螺釘、脛骨、第八鎖針螺釘并由螺母鎖緊第七、八鎖針螺釘將第三克氏針壓緊在馬蹄型環端面上；第一、二碳纖維連接桿上設有一個或多個第五鎖針螺釘(25)，第五鎖針螺釘上鎖緊有固定骨折塊的第一頂針(32)。

??? 2、根據權利要求1所述的組合式踝關節三維牽引固定架，其特征是：所述鎖針螺釘呈螺釘結構，鎖針螺釘靠近其螺栓部分的端面上均設有穿針槽(34)。

??? 3、根據權利要求2所述的組合式踝關節三維牽引固定架，其特征是：所述鎖針螺釘?shù)穆菟ù┻^上、下連桿夾(15,16)由螺母鎖緊夾緊在碳纖維連接桿上。

??? 4、根據權利要求2所述的組合式踝關節三維牽引固定架，其特征是：所述馬蹄型環(1)中間部位的第七通孔(8)經過螺栓連接L型連接座(13)，第六鎖針螺釘(26)的螺栓穿過上、下連桿夾(15,16)由螺母夾緊在L型連接座的連接桿(14)上，第六鎖針螺釘上鎖緊有穿透脛骨的第二頂針(33)。

??? 5、根據權利要求1所述的組合式踝關節三維牽引固定架，其特征是：所述四根碳纖維連接桿分別經L型連接桿連接在馬蹄型環上的通孔上，L型連接桿一端穿過上、下連桿夾由螺母夾緊在碳纖維連接桿上，另一端經螺母鎖緊在馬蹄型環上的通孔上。

??? 6、根據權利要求1所述的組合式踝關節三維牽引固定架，其特征是：所述馬蹄型環上所有通孔為圓型孔、腰型孔中任意一種或任意組合。

?

?
