在醫療植入物領域，對于需長期在患者體內留存的植入物，尤其是針對年輕患者，材料的機械強度、耐磨性、耐久性和生物相容性要求極高。Quintus熱等靜壓技術（HIP）通過消除陶瓷植入物內部孔隙、提升機械性能，顯著延長了植入物的使用周期，成功助力打造零缺陷、超耐用的醫療陶瓷植入物。熱等靜壓技術憑借其優異的綜合性能，正在成為傳統植入物材料的優化選項，為推動高性能陶瓷醫療植入物的發展提供了關鍵支撐。

先進陶瓷：強度與可靠性雙在線

符合氧化鋁-氧化鋯復合醫療植入物 ISO 標準（例如 ISO 6474-2，X 型）的陶瓷植入物，顯著降低了機械故障的風險，即使在高負荷、高磨損和腐蝕環境下，能保持結構完整性，最高負荷關節的故障概率低于6σ水平，即每百萬個植入物中少于3.4個。

不過，要讓脆性陶瓷達到這樣的高強度和可靠水平，需要大量的材料和加工知識。目前，大型先進陶瓷制造商和研究機構已能穩定實現。隨著相關知識體系的拓展，新的陶瓷增材制造商（AM）也有望達到X型標準。

要實現這個目標，熱處理（脫脂、燒結和熱等靜壓）的策略和參數將決定最終性能。這些工藝可以使組件達到幾乎無孔隙的狀態，以確?；静牧蠌姸?，并使其能夠?qū)⒈砻嫜心?、拋光至需要的表面粗糙度（Ra在低納米級），從而最大限度地減少關節表面的侵蝕磨損。這需要：

● 嚴格執行基礎陶瓷工藝

- 全方位控制化學成分與均勻性、晶粒尺寸分布、粘結劑和加工助劑、漿料、顆粒

- 每個步驟保持高度工藝衛生水平

- 正確脫脂

● 燒結策略：盡可能低的燒結溫度

- 燒結溫度和時間達到封閉孔隙和氣密表面的狀態即可，為后續HIP操作創造條件。這能最大程度降低變形、反應以及接觸點變形的風險。

- 降低晶粒異常生長。晶粒生長會降低基本材料強度，在冷卻過程中導致PSZ發生不必要的相變。

- 陶瓷材料不可在過高的溫度下燒結。高溫?zé)Y(jié)會導致晶粒尺寸過大或出現異常，則無法通過HIP熱等靜壓后處理進行“修復”。

● HIP熱等靜壓致密化

如果組件在燒結后獲得氣密性，那么在熱等靜壓過程中，利用高壓和高溫產生的活化能，將實現近乎完全致密化。HIP溫度通?？梢栽O(shè)定得低于燒結溫度，以避免晶粒生長。優化后的燒結和HIP工藝可使材料強度提升30%以上，在特定情況下可以超過100%。

大型醫療關節植入物市場：現狀與趨勢

2022年，美國植入的初次髖關節和膝關節植入物超過 200 萬個，翻修植入物約占 10%。在陶瓷植入物發展方面，采用 CoP（陶瓷聚合物）系統的髖關節股骨頭在 2022 年已在美國占據 75% 的市場份額，而使用陶瓷的其他關節植入物的比例較低。從未來趨勢看，出生率低且人均壽命延長，未來幾十年對醫療植入物的需求將進一步增加。

所用植入物類型和材料體系

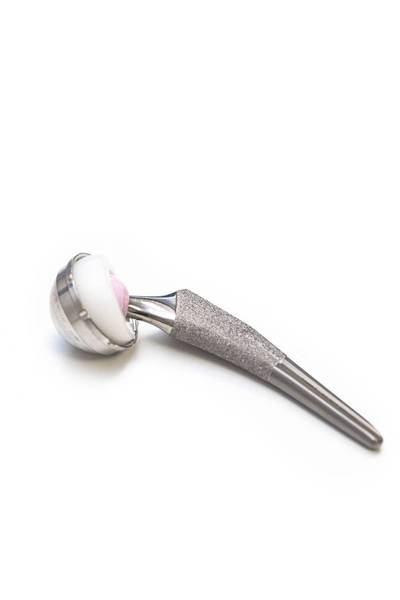

髖關節植入物：陶瓷材料主流選擇

醫用關節植入物中使用最多的陶瓷材料組合是CoP髖關節植入系統中用于股骨頭的ZTA（ZTA復合材料由CeramTec公司于2002年商業化，商品名為BIOLOX? delta）。這種陶瓷體系通過多種成份的協同作用，可為承受髖關節高磨損負荷的體內關鍵骨科植入物提供所需的強度和斷裂韌性。陶瓷植入物的耐磨性和使用壽命顯著超越傳統的金屬組合，減少了與炎癥和植入物排斥反應相關的金屬離子和聚合物碎片的數量。

膝關節植入物：金屬為主，陶瓷應用漸增

在膝關節植入物中，金屬-聚合物（MoP）仍是最常見組合，但陶瓷的應用也在增加。這對金屬過敏、因植入物引發炎癥的患者以及需要延長翻修間隔的年輕患者有益。為應對持續存在的植入物排斥問題，行業最近開發了陶瓷表面涂層，用于密封所有暴露的金屬表面，但要達到與本體陶瓷植入物相當?shù)姆€(wěn)定性能還具有挑戰性。

脊柱和手指植入物：新興材料嶄露頭角

鈦合金是脊柱植入物最常用的材料，但氮化硅（Si?N?）因其優異的生物相容性和固有的抗感染特性，應用日益增加。它具有高強度、優異的耐磨性，且因良好的表面化學性質能降低感染風險，特別適合高要求的脊柱植入應用。陶瓷（氧化鋁、ATZ、氮化硅）手指關節植入物是未來的研究方向，其尺寸和復雜幾何形狀非常適合增材制造光聚合技術。

Quintus HIP技術：提升醫療陶瓷特性

Quintus HIP技術以其卓越的性能推動著醫療植入物的革新，進一步突破陶瓷材料性能邊界：

● 100%理論密度：徹底消除殘余孔隙，提升產品致密性。

● 最小化晶粒生長：精準控制微觀結構，確保材料均一性。

● 獨家URC?均勻快速冷卻技術：全程精準控制溫度（最高2000°C）、壓力（2070 bar）及冷卻速率，徹底消除材料內部缺陷。

● 極限強度與可靠性：滿足嚴苛工況需求，延長產品壽命。

● 智能化降本增效：全數字化連接系統實時優化能耗，單位部件運營成本降低30%以上。

Quintus HIP熱等靜壓技術是制造這些陶瓷醫療植入物不可或缺的工藝。借助Quintus控溫冷卻?（Steered Cooling?）技術和Quintus Purus?技術，可以大幅提高熱等靜壓生產率、確保高端先進陶瓷醫療植入物熱等靜壓加工質量一致性。

如需了解更多關于Quintus的技術或產品，可訪問Quintus官方網站或關注官方微信公眾號“Quintus Technologies”。
