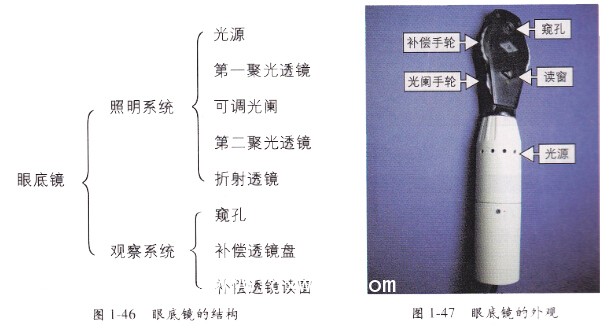

眼底鏡的結構包括照明系統和觀察系統兩部分，照明系統包括光源、第一聚光透鏡可調光闌、第二聚光透鏡和折射透鏡等組件；觀察系統包括窺孔、補償透鏡盤和補絮透鏡讀窗等組件(見圖1—46)，外觀如圖1_47所示。

　　眼底鏡的工作原理

　　1）照明系統

　　2）光源。通常規格為電壓6 V，功率為5 W的鹵光白熾燈泡。

　　3）第一聚光鏡。為一小直徑平凸透鏡，通常規格折射面曲率半徑為10 mm，焦距為5 mm，光焦度為200.00 D。

　　4）可調光闌(adjustable aperture slot)。為一具孔圓盤，旋動圓盤，投照光線可從不同的光闌射出，光闌投照孔設置如下：

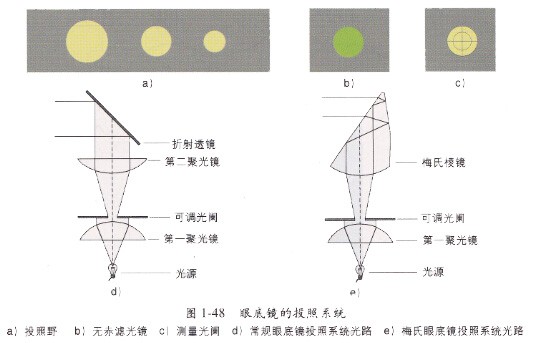

　　大投照野，孔徑為3.0 mm；中投照野，孔徑為2.6 mm；小投照野，孔徑為1.5 mm(見圖1-48a)。

　　無赤濾光鏡(red-free filter)，濾過光線為低飽和綠色，用于觀測血管，孔徑為2.6 mm(見圖1-48b)。

　　測量光闌，投照野見靶形坐標圖形，用于對病灶或黃斑中心凹定位分析，孔徑為3.0 mm(見圖1-48c)。

　　4）第二聚光鏡。為一小直徑平凸透鏡．通常規格折射面曲率半徑為20 mm，焦距為10 mm，光焦度為100．00 D。

　　5）折射鏡(refractor)。為平面反射鏡或三棱鏡，可使投照光發生90。折射。

　　6）眼底鏡的投照系統光路。常規眼底鏡光源位于第一聚光鏡第一主焦點，光線射出第一聚光鏡為平行光線到達可調光闌，可調光闌位于第二聚光鏡的第一主焦點，光線射出第二聚光鏡仍然為平行光線到達折射鏡，通過折射鏡改變投射方向，光線以平行狀態投射被測眼(見圖1-48d)。梅氏眼底鏡的第二聚光鏡與折射三棱鏡連為一體，形成照明系統的樞紐裝置(見圖1—48e)，由于加工精度要求較高，現多已棄用。

　　觀察系統

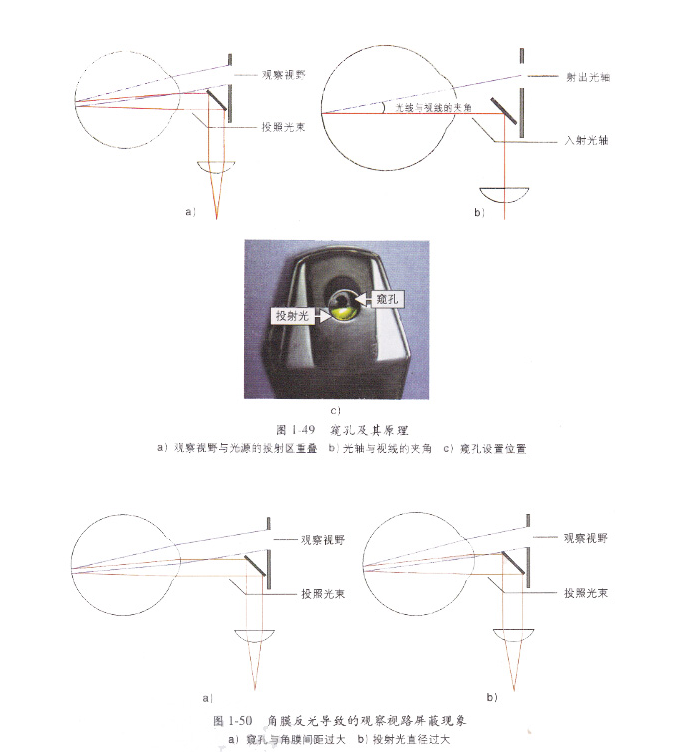

　　1）窺孔(peephle)。為一圓形孔洞，通常設計直徑為3 mm，觀察視野為10°～12°。觀察視野與光源的投射區重疊(見圖1-49a)，為避開投照光在角膜凸面上的反光對觀察視路所產生的屏蔽現象，光軸與視軸形成8°～10°的微量夾角(見圖1-49b)，窺孔設計在折射鏡后方偏上位置(見圖1-49c)。

　　2）投照光線對眼底鏡觀察的影響。投照光線的使用常影響眼底的觀察質量，除了眼底鏡光軸與視軸的夾角設計必須符合要求之外，窺孔距離被測眼過遠和投照野直徑過大是影響眼底觀察的主要原因。

　　窺孔與角膜間距過大，光視切入點重合，角膜反光使部分觀察視路屏蔽(見圖1-50a)。

　　投射光直徑過大，光視切入點重合，角膜反光使部分觀察視路屏蔽(見圖1-50b)。

　　3）補償透鏡(reparation lenses)。為一具孔圓盤，通常設計為25孔，每孔有不同屈光焦度的補償透鏡。旋動圓盤使補償透鏡置入窺孔，用于補償被測眼和觀察眼的屈光不正。

　　補償透鏡的規格。±1.00、±2.00、±3.00、±4.00、±5.00、±6.00、±8.00．±10.00、±12.00、±16.00、±20.00、一25.00、一30.00和平光。

　　補償透鏡的矯正原理。若被測眼為屈光不正眼，則被測眼的眼底反光射出被測眼

　　為聚合光線或離散光線，通過補償透鏡修正為平行光線，可以被正視的檢測眼看清(見圖1-51a)；若被測眼為正視眼，檢測眼為屈光不正眼，則被測眼的眼底反光射出被測眼時為平行光線，通過補償透鏡修正為聚合光線或離散光線，可以被屈光不正的檢測眼看清(見圖1-51b)。若被測眼和檢測眼均為屈光不正眼．則補償透鏡將射出被測眼的聚合光線或離散光線通過適當焦度的修正，使之變?yōu)檫m合檢測眼屈光狀態的入射光線(見圖1-51c)。

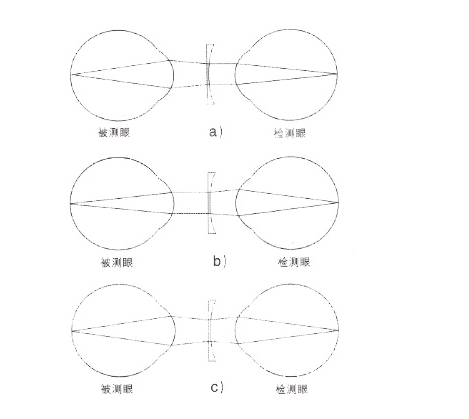

　　圖1-51補償透鏡的矯正原理

　　a)被測眼為屈光不正眼，檢測眼為正視眼b)被測眼為正視眼，檢測眼為屈光不正眼

　　c)被測眼和檢測眼均為屈光不正眼
